基于Win7的Bitlocker加密分析及实战思路

本文章将深入讲解Bitlocker的加密机制，并提供实战的思路供读者操作，基于的是windows7下未全盘加密的NTFS文件系统。





本文章将深入讲解Bitlocker的加密机制，并提供实战的思路供读者操作，基于的是windows7下未全盘加密的NTFS文件系统。

0x01 示例案例：

Windows 7 SP1 x64



0x02 Bitlocker加密分析

1.概述

BitLocker驱动器加密（BDE）是Microsoft Windows在Vista中使用的volume加密。BitLocker驱动器加密（BDE）有多个版本：

• BitLocker Windows Vista
• TODO: BitLocker Windows 2008
• BitLocker Windows 7
• BitLocker To Go
• BitLocker Windows 8
• BitLocker Windows 10

BitLocker Windows Vista和BitLocker Windows 7都旨在加密固定存储介质（如硬盘）上的NTFS卷。BitLocker To Go是在Windows 7中引入的，旨在加密可移动驱动器，例如FAT文件系统的可移动存储设备(U盘)，可移动驱动器上的NTFS卷被视为固定存储介质上的NTFS卷。

BitLocker标识符(GUID):4967d63b-2e29-4ad8-8399-f6a339e3d0

BitLocker To Go标识符(GUID):4967d63b-2e29-4ad8-8399-f6a339e3d01

2.密钥

BitLocker使用不同类型的密钥加密存储介质。

1）卷主密钥（VMK）

卷主密钥(VMK)的大小为256位，存储在多个FVE卷主密钥(VMK)结构中。VMK存储时使用恢复密钥、外部密钥或TPM加密。

VMK也可能不作为加密密钥存储，这样的VMK称为清除密钥。

2）全卷加密密钥（FVEK）

全卷加密密钥（FVEK）使用卷主密钥（VMK）加密存储。FVEK的大小取决于使用的加密方法：

• 对于AES 128位，密钥大小为128位
• 对于AES 256位，密钥大小为256位

当使用Elephant Diffuser时，保存FKEV结构的关键数据大小总是512位。第一个256位用于保存FVEK，另一个256位用于保留TWEAK键。当加密方法为AES 128位时，256位中只有128位被使用。

3）TWEAK密钥

TWEAK使用卷主密钥（VMK）加密存储。TWEAK密钥的大小取决于使用的加密方法：

• 对于AES 128位，密钥是128位大小
• 对于AES 256位，密钥的大小为256位

TWEAK密钥仅在使用Elephant Diffuser时出现。

4）恢复密钥

BitLocker提供恢复（或数字）密码来解锁加密数据。恢复密码用于确定恢复密钥。

恢复密码示例：

1. 471207-278498-422125-177177-561902-537405-468006-693451

有效的恢复密码由48位数字组成，分为8组，其中每组数字都可以被11整除，余数为0。每组数字除以11的结果是一个16位的值，单独的16位值组成128位的密钥。

5）清除密钥

清除密钥是存储在卷上的未受保护的256位密钥，用于解密VMK。在解密加密卷时使用它。

3.加密方法

BitLocker使用不同类型的加密方法，为了加密扇区数据，它使用带有或不带有Elephant Elephant Diffuser的AES-CBC模式。为了加密密钥数据，BitLocker使用AES-CCM模式。

1）AES-CBC

加密和解密都使用：

AES-CBC与FVEK解密扇区数据

2）带有Elephant Diffuser的AES-CBC

加密过程：

• 与扇区密钥key异或
• Elephant Elephant Diffuser A
• Elephant Elephant Diffuser B
• AES-CBC with FVEK

解密过程：

• AES-CBC with FVEK
• Elephant Elephant Diffuser B
• Elephant Elephant Diffuser A
• 与扇区密钥key异或

3）AES-CCM

密钥数据使用初始化向量为0的AES-CCM模式加密。

4.卷头

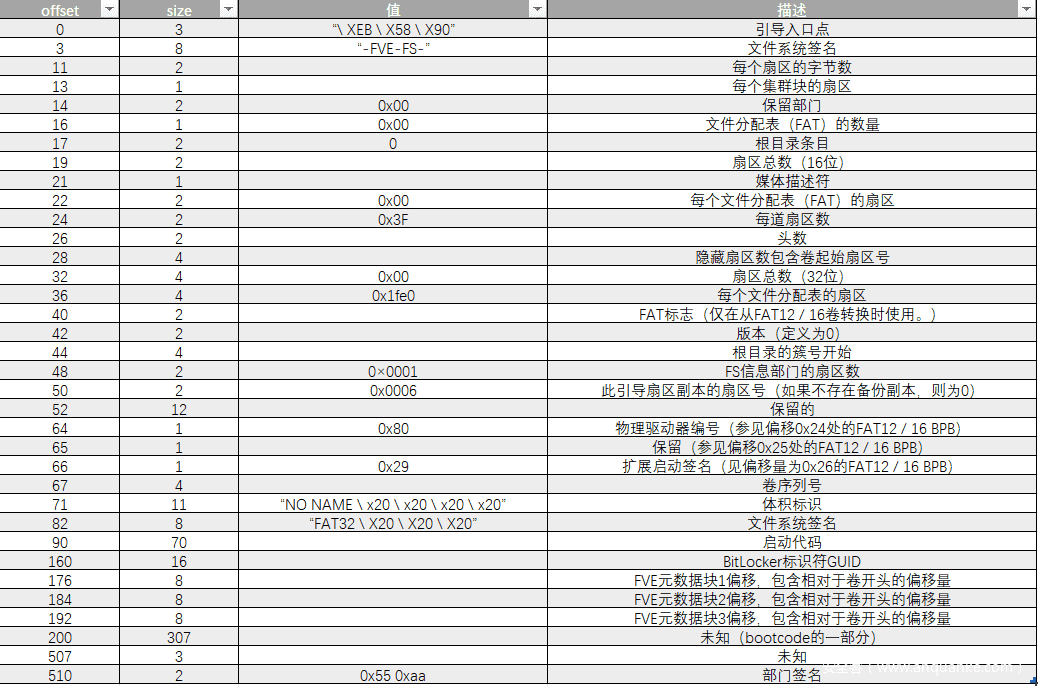

BitLocker Windows 7（及更高版本）卷标题与BitLocker Windows Vista卷标题类似于NTFS卷标题。卷标头大小为512字节，包括：





5.FVE元数据块

BitLocker卷包含3个FVE元数据块。每个FVE元数据块包括：

• 块头
• 元数据标题
• 一组元数据条目
• 填充0字节值(在Windows 8中可见)

1）FVE元数据块标头

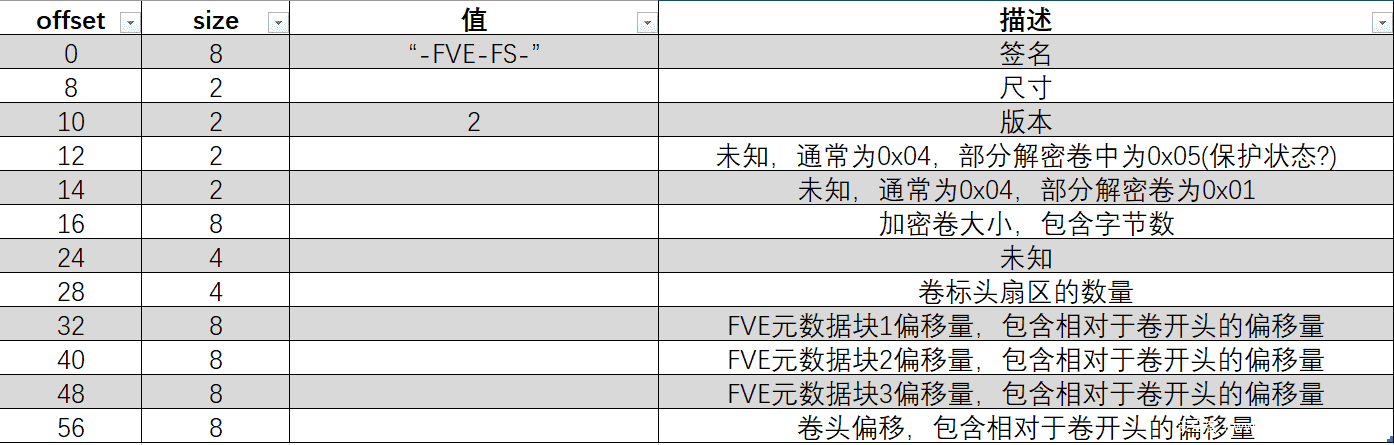

大小为64字节，包括：





解密BitLocker时会从后向前解密。因此，加密的卷大小包含仍然加密（或需要解密）的卷的字节数。

2）FVE元数据标题

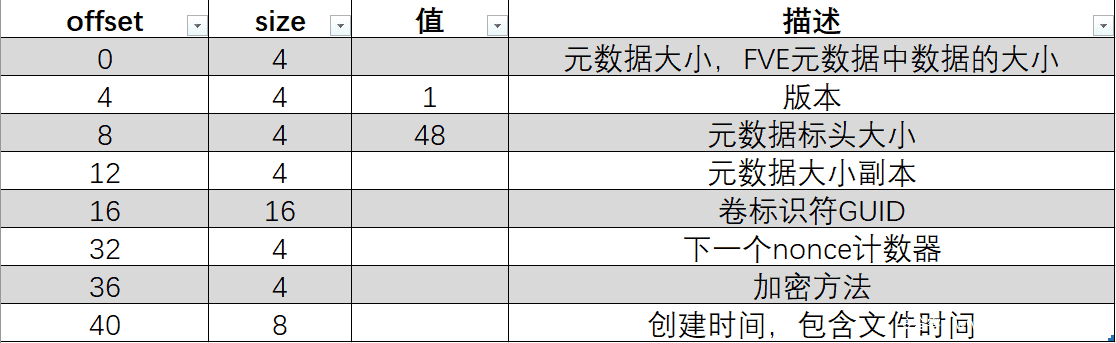

版本1，大小为48字节，包括：





3）FVE元数据条目

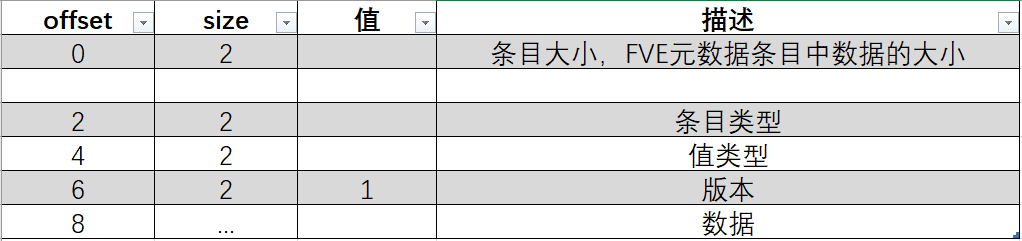

版本1，大小可变，包括：





6. BitLocker外键（BEK）文件

BitLocker外键（BEK）文件通常为156字节大小，包括：

• 一个文件头
• 一组元数据条目

1）BEK文件头

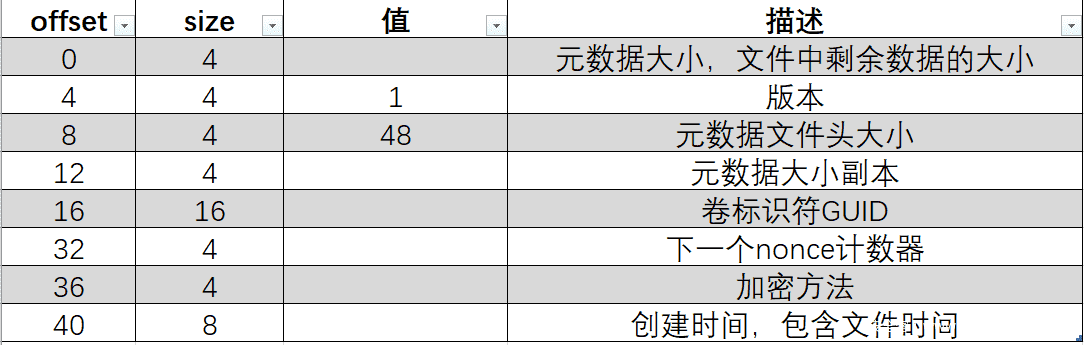

BEK文件头类似于FVE元数据头，大小为48字节，包括：



文件中的密钥标识符必须与FVE卷主密钥（VMK）中的密钥标识符匹配。



2）BEK元数据条目

BEK元数据条目的格式类似于FVE元数据条目的格式。

BEK文件中的元数据由FVE外部密钥组成，该外部密钥包含256位未受保护的密钥数据。

VMK的标识符应与BEK文件头中的标识符匹配。



0x03 实战思路

通过上述讲解，可知成功解密的关键，是拿到bitlocker的FVEK和TWEAK，我们可以利用volatility的bitlocker插件对休眠文件、内存文件进行分析提取它。这里我用了一个win7硬盘试验，成功解密。

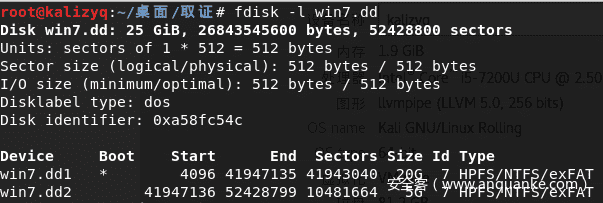

1）确定分区布局并识别BitLocker卷





从扇区41947136开始的较后一个分区（该硬盘原有两个分区，C分区和D分区，其中C分区未被加密，D分区是经过bitlocker加密的加密卷）是受BitLocker保护的。可以通过查看文件系统头来验证它。发现“-FVE-FS-”签名。

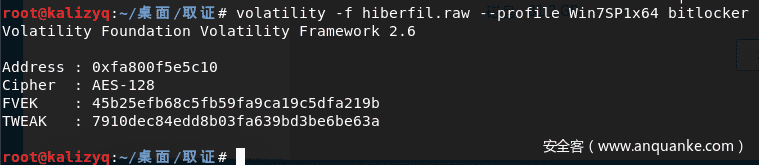

2）使用bitlocker插件提取FVEK

该插件扫描内存映像以查找BitLocker加密分配（内存池）并提取AES密钥（FVEK: 完整的卷加密密钥）。





我们可以看到分析出了FVEK以及TWEAK，采取的加密方式为AES-128，如果是win8以上，可能会出现AES-256。

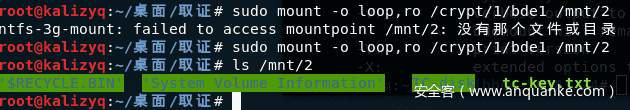

3）解密并访问卷





解密成功！
